隨著科學技術的不斷發展和進步，從液晶顯示模塊、DLP背投影拼接顯示單元、LED液晶拼接屏到LPD激光拼接屏，隨著時代的發展，新產品越來越多，新技術和多樣化的顯示設備應運而生。以及OLED拼接模塊。近年來，國內一些通信企業、金融企業、政府、交通運輸、安監等企事業單位相繼建立了數據中心和監控室，在一定程度上促進了拼接屏技術的發展和市場的拓展。本文總結了四種不同類型的拼接屏及其在監控大廳中的應用。

1拼接屏

今天市場上的各種屏幕都很復雜。筆者根據LPD拼接屏的拼接方式，總結了適合液晶屏拼接的液晶屏背襯拼接經驗。它們的技術參數、顯示方法和單元規格不同，同一品牌不同產品線之間的差異也不同。

拼接屏幕由幾個獨立的面板或模塊組成。例如，DLP背投拼接屏是一個盒子（投影儀安裝在盒內），而LED拼接屏則是由不同規格的模塊組成。拼接屏不僅可以在單個屏幕上顯示視頻圖像，還可以根據應用要求和房間規劃，通過多個單屏拼接成一個大屏幕。它可以顯示單個或多個圖像，也可以通過單個屏幕進行分割。顯示方式方便多樣，設備簡單，廣泛應用于監控大廳。

2、監控大廳

監控大廳也稱為監控中心，翻譯為“企業控制中心”，稱為ECC。國內很多企業也稱ECC數據中心網絡監控辦公室或監控中心。

監控大廳是企業或單位工作人員需要7×24小時不間斷網絡數據、在線應用服務進行同步、實時監控，并為突發事件提供及時有效的解決方案。同時，監控大廳也是維護客戶體驗質量的神經中樞和展覽中心。

3、拼接屏

3.1液晶拼接屏

LCD是“液晶顯示器”的縮寫，也就是“液晶顯示器”。它的工作原理是在兩個無鈉玻璃之間放置一個液晶。利用液晶的電光效應，電流刺激液晶在背面形成點、線和表面燈管，形成圖像。

液晶拼接屏是由不同比例的單個液晶面板組成，其畫面質量和觀看效果直接取決于面板技術。因此，在選擇液晶拼接屏時，面板類型的選擇是非常重要的。亮度、顏色、視覺效果和對比度是液晶拼接面板的重要參數。通常，屏幕面板分為軟屏幕和硬屏幕。

屏幕類型面板標題視圖/°顏色反應時間/MS軟屏幕TNTn扭曲向列相160色薄，恢復能力差，非自然反應時間過渡緩慢超扭曲向列相-主要為淺綠色和橙色，200VAMVA多域垂直對準多象限垂直對準技巧170-P-MvAP-多域垂直對準改進178色漂移灰階回波時間可達到8 PVA垂直對準配置178-比P-MVAC連續焰火對準TFT薄膜晶體管130-80硬屏IPsin平面開關178無色彩偏移和色彩恢復精度，是普通軟屏幕的10倍

3.2 DLP反投影拼接屏

DLP是“數字光學處理”的縮寫，翻譯成“數字光學處理技術”。成像原理是通過數字微鏡芯片（DMD）色輪折射成像信號。經過數字處理后，圖像被鏡頭放大并投影到屏幕背面。這是DLP反投影拼接屏幕

DLP背投影拼接屏以其響應速度快、色彩恢復率高、工藝精湛等優點，廣泛應用于監控大廳。目前，DLP背投影拼接屏的規劃中常用的光源有兩種，即LED光源和三色純激光光源。

3.3、LPD激光拼接屏

LPD代表“激光熒光粉”，display代表“激光顯示”。它由三個核心部件組成：激光引擎、激光處理器和熒光板。它在技術原理上與LCD、LED和DLP有著根本的不同。LPD成像原理與早期CRT相似。它使用低功率的陣列固態激光引擎，以高光速激活印有熒光體的玻璃板。當掃描儀的激光引擎掃描圖形形狀的磷光體時，面板會發出紅色、綠色或藍色的光。形成圖像像素。LPD激光拼接屏，178°寬視角，圖像清晰明亮，低功耗，小狹縫（0.25 mm），觸摸感強。LPD激光拼接屏與LPD激光拼接屏與LCD拼接屏比較

LED光源亮度/（CD/m2）350730屏幕比照度1200000:11800:1亮度均勻性/%>95>95增益180°視角180°視角色彩穩定性自動校準源3臺ledrgb激光燈6倍冗余余度余光遠冗余激光組和冗余電源驅動，輸入信號的使用壽命且外接電源/H>60000范圍），80000（經濟型）>100000（規格）>80000（經濟型）功率/w150（規格）200（規格）信號輸入/輸出雙鏈路DVI輸入，雙鏈路DVI輸出，雙鏈路DVI輸出

3.4LED液晶拼接屏

LED是“發光二極管”的縮寫。LED顯示屏是由LED燈組成的顯示終端。它分為兩類：室外和室內。內部屏幕分為單色、雙色和全彩屏幕。本文介紹全彩色屏幕。

全彩屏幕按點間距劃分。今天，更常用的規范是P4、P3、P2.5、P1.25和P0.9。如今，技術最先進、分辨率最高的是P0.9 LED拼接屏，具有畫面穩定、無紋波、無黑屏、畫面邊緣清晰、恢復能力強、畫面流暢流暢等優點。LED拼接屏具有刷新率高、視角大、亮度可調、接頭小、光幕大、使用壽命長、功耗低等優點，在監控大廳得到廣泛應用。

4拼接屏技術特點

4.1液晶拼接屏技術特點

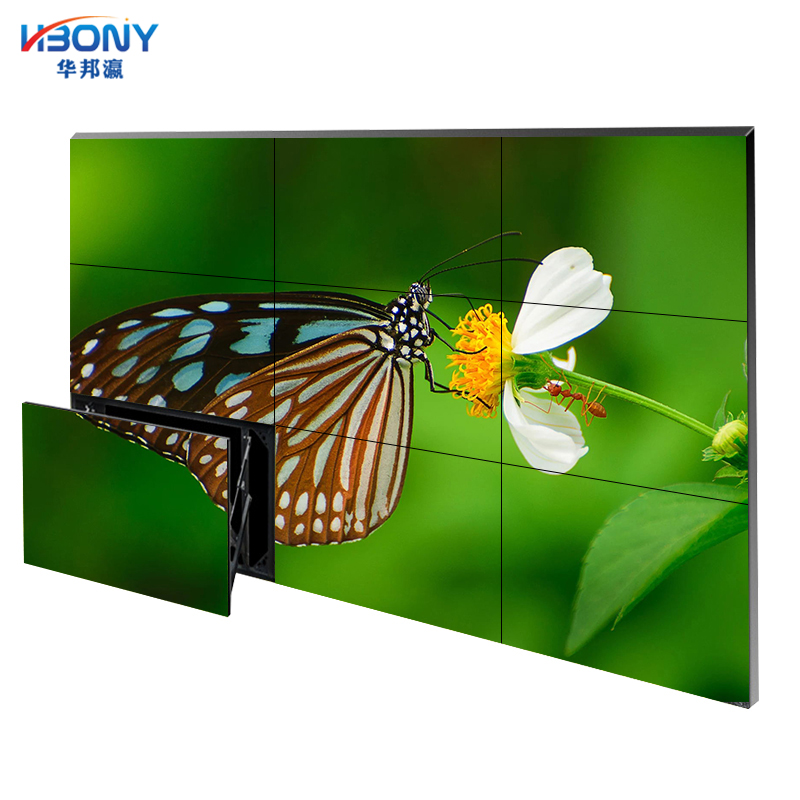

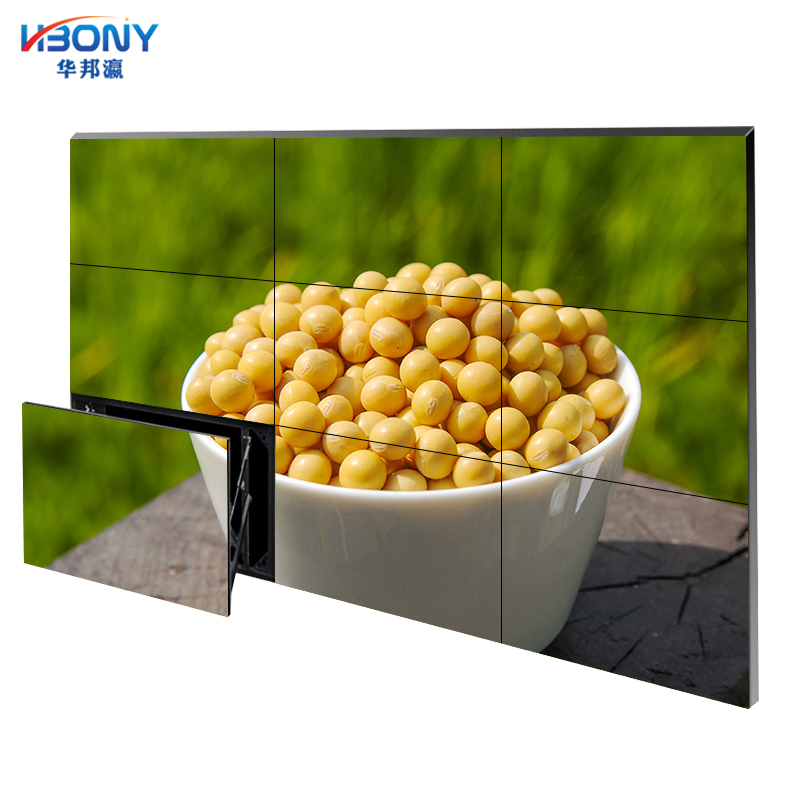

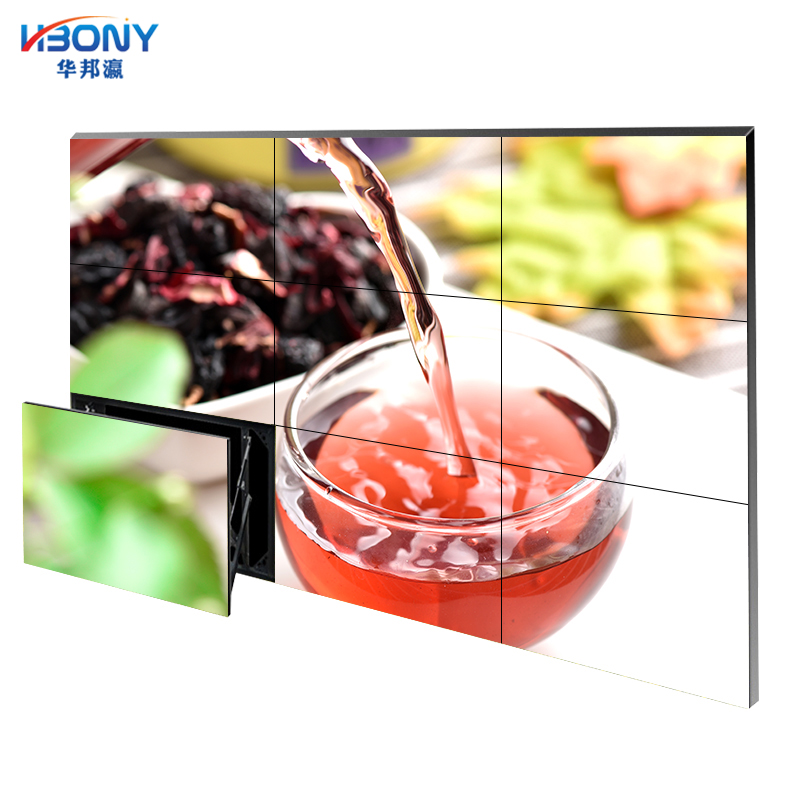

在過去的規劃項目中，液晶拼接屏幕通常用于40英寸、45英寸、50英寸、55英寸和60英寸大小。提供8毫米，5.5毫米，3.5毫米和1.8毫米（最小接縫）和其他規格。不過，用于60英寸液晶拼接屏幕的產品很少達到1.8mm，因此選擇60英寸超窄拼接屏幕會受到品牌選擇的限制。

液晶拼接屏的安裝方法有很多種，包括壁掛式、落地式、柜式設備、彎曲組件等，有兩種保護方式，一種是屏幕保護，另一種是前屏。保護。為了保護屏幕，拼接屏后面必須預留一定的設備空間，一般≥800mm；對于前屏保護方式，只需預留大于等于200mm的設備空間。由于其耗電量低，散熱量低，室內日溫度可滿足散熱要求。

液晶拼接屏具有顏色恢復率高、價格低廉等優點，在工程中得到了廣泛的應用。然而，由于它的接縫，它適合顯示一些視頻圖像，但在顯示文本或數據時效果較差。雖然已經實現了最小1.8mm的接縫，但能夠通過大屏幕完成的產品是有限的，在招標和采購方面會受到一定的限制。

4.2 DLP背投拼接屏技術特點

DLP反投影拼接屏幕有50、60、67、70和80英寸的一般尺寸。這些規格的DLP背投拼接屏有LED光源和DLP光源產品。屏幕尺寸可達80英寸，接縫為0.5毫米。除屏幕比例為4:3外，其他規格的DLP背投拼接屏為16:9分屏。

DLP背投拼接屏也有前屏保護和后屏保護兩種。選擇背屏保護時，如果顯示面積較大，可選擇弧形拼接方式，兩屏間視角≤3°。前屏幕保護裝置只能組裝成一個直屏幕。由于DLP反投影拼接屏幕是箱體式，屏幕越大，箱體越厚。以80英寸為例。箱體的厚度是1000毫米。因此，如果選擇后屏保方式，保養空間應不小于2000mm。如果選擇前屏保護，則設備空間應不小于1000mm。

DLP背投式LED燈拼接屏要求溫度高，前后溫差小于2℃。否則，拼接屏容易變形，影響拼接屏的平整度和圖像顯示質量。

4.3 LPD激光拼接屏技術特點

LPD拼接具有0.25 mm的超窄接縫和178°的超寬視角。它具有色彩鮮艷、高亮度終身通用的技術優勢，在節能環保方面具有突出的技術特點。由于LPD使用激光光源，LPD的熱輸出非常低。每個LPD單元（27英寸）的平均能耗為30W，遠低于相同尺寸和規格的LED拼接屏。

在四個拼接屏中，LPD拼接最小，當觀看間隔為4m時幾乎看不到，顯示效果最好。然而，LPD屏也是四種拼接屏中價格最高的一種，因此在大屏拼接的監控大廳中很少使用。相信未來幾年，隨著LPD技術的發展，性價比會越來越高，在監控大廳的應用也會越來越普遍。

4.4 LED液晶拼接屏技術特點

根據點間距的不同，LED室內全彩屏幕的觀看間隔也不同。因此，理論上，在一定的觀察間隔下，利用人眼成像原理，可以計算出人眼能夠分辨的最小像素間隔。例如，在1m觀測間隔內，可識別點的最小距離為0.000291弧度×1000mm=0.291mm。

檢查間隔/m123456789分辨率限制/mm0.2910.5820.8731.1641.4551.7462.0372.3282.619

在實際規劃項目中，根據監控大廳內LED拼接屏的高度，計算出第一排拼接屏之間的間距，然后根據監控室內的點間距選擇合適的LED拼接屏。間隔時間。點越小，圖片越精細，顯示效果越好。

在監控室，有兩種拼接屏，一種是直屏，另一種是曲屏。對于直屏幕，可以使用后屏幕或前屏幕。弧形屏風只能作為后屏保護器使用，兩屏之間的弧度小于或等于2°。

今后，標準化研究機構必須銳意進取，與時俱進，及時轉變觀念，牢固樹立品牌意識，增強品牌管理能力。無論是與政府合作，還是與市場合作，都要在工作中體現自己的組織獨特性和品牌價值。總之，標準化研究機構應以品牌建設為出發點，不斷提高自身的核心競爭力，為進一步做大做強打下堅實的基礎。

而且，隨著LED鑲嵌屏技術的快速發展，近兩年來，它以其分辨率高、畫面越來越細膩、亮度可調光源使用壽命長等優點，在監控室得到了廣泛的應用。
